Draw beadها براي كاهش ميزان سيلان مواد به داخل قالب استفاده مي‌شوند. با كاهش ميزان سيلان مواد، ميزان Stretching بيشتري در مركز نمونه ايجاد مي‌شود. براي استفاده از Draw beadها مي‌توان از طراحي كلي زير استفاده كرد.

ابعاد معمول براي Draw beadهاي مورد استفاده براي پنل‌هاي آلومينيمي بدنه خودرو به صورت زير است:

R1=3 to 6t; R2=6t; B1=12t; B2=15t; h= 6 to 10t.

در جايي كه: ضخامت ورق= t باشد.

مركز Draw bead به‌طور معمول در حدود 25 برابر ضخامت ورق تا لبه قالب دارد.

Lock beadها براي پيشگيري كامل از سيلان مواد به داخل قالب استفاده مي‌شوند. در اين حالت، تغيير شكل به صورت Stretching خواهد بود و مي‌توان از قوانين كلي زير در طراحي استفاده كرد.

ابعاد معمول در Lock beadها براي ورق‌هاي آلومينيمي بدنه خودرو به صورت زير است.

R1=3t; R2=2t; B1=12t; B2=15t; h=6t

در جايي‏كه: ضخامت ورق= T

مركز Lock bead بايد در فاصله 24 برابر ضخامت ورق از كناره قالب قرار گيرد.

شبيه سازي مراحل فرم پذيري. وظيفه اين بخش Tryout و تاييد پروسه شکل پذيري قطعه است.

براي شبيه‌سازي فرايند فرم‌دهي ورق‌هاي فلزي (كشش، فرم، كشش عميق) از اين محيط استفاده مي‌شود و امكان اينكه توليد قطعه از مرحله Blank تا عمليات فرم‌دهي را شبيه‌سازي كرد، وجود دارد. محاسبات مربوطه نيز در همين محيط انجام خواهد شد.

رنگي بودن اجزاي تصوير را چگونه حل مي‌كنيد؟
رنگ سبز: ناحيه كشش كامل و صحيح
رنگ طوسي: ناحيه بدون كشش
رنگ آبي: ناحيه چروك‌خورده
بنفش: ناحيه بدون چروك
رنگ زرد: ناحيه ريسك نزديك به پارگي
رنگ قرمز: ناحيه پارگي ورق
رنگ نارنجي: ناحيه نازك‌شدگي شديد ورق

مراحل و فرايند فرم‌دهي و شكل‌گيري قطعه در Inceremental به شرح زير است:
1. قرار گرفتن قطعه روي قالب
2. محصور شدن قطعه با binder يا blank Holder (نگهدارنده قطعه)
3. عمليات كشش با استفاده از ترمز ورق (Bead) يا بدون ترمز ورق
4. عمليات outing
5. فرم‌دهي مجدد (كوبش)
6. عمليات فرم‌دهي با Cam slide (قطعات شيب‌دار قالب)
7. عمليات فرم‌دهي با سنبه و ماتريس‌هاي اينسرتي
8. Spring back (برگشت فنري) بعد از فرم‌گيري قطعه
9. پيش‌فرم قطعه با استفاده از Hydro forming (فشار سيال)
10. كشش عميق به صورت Hydro mechanical

فرمت‌هاي ورودي از ديگر نرم‌افزارها به محيط VDAFS- iges inceremental است، فايل‌هاي ورودي به صورت mesh هستند و تمام عمليات روي فايل mesh شده، انجام مي‌گيرد.

با سلام خدمت دانشجویان و کسانی که به دنبال یادگیری نرم افزار autoform هستند

به زودی مطالبی که ترجمه شده را اپلود میکنم،بهمراه فایلهای کمک اموزشی.

از کسانی هم که میتوانند من را در این زمینه راهنماایی کنند دعوت به همکاری میکنم.

با تشکر

procast

امروزه پيشرفت صنعت ريخته گري در گرو بهبود کيفيت محصولات، کاهش هزينه ها و افزايش نرخ توليد مي باشد.استفاده از روش هاي آزمايش و خطا که پيش از اين در صنعت ريخته گري دنيا براي بهبود فرآيندهاي ريخته گري و بهبود کيفيت محصولات مرسوم بوده است بسيار پرهزينه و طولاني بوده که متخصصين را بر آن داشته تا به سمت روش هاي کم هزينه و کوتاه تر حرکت کنند. جايگزين کردن اين روش با روش طراحي برپايه شبيه سازي توانسته بسياري از کاستي هاي روش قبل را جبران کند طراحي سيستم راهگاهي بهينه از جمله مواردي است که در کاهش هزينه ها و بهبود کيفيت محصولات نقش مهمي در صنعت ريخته گري ايفا مي کند، که به کمک نرم افزارهاي شبيه سازي مي توان اين بهينه سازي را به بهترين نحو انجام داد. نرم افزار تجاري ProCast يکي از مهمترين نرم افزارهاي شبيه سازي ريخته گري و حاصل بيش از بيست سال ارتباط سازندگان با صنايع ريخته گري است. با استفاده از اين نرم افزار مي توان فرايندهاي مختلف ريخته گري همچون ريخته گري تحت فشار، ريخته گري ثقلي، ريخته گري دقيق، ريخته گري در قالب ماسه اي، ريخته گري گريزازمرکز، ريخته گري نيمه جامد، ريخته گري دوراني، ريخته گري پيوسته و لاست فوم را با دقت و جزئيات بسيار بالا شبيه سازي کرد و نيز مي توان عيوب مختلفي همچون تخلخل، سردجوشي، نيامد، مک هاي گازي، ترک گرم و ... را با دقت بالايي پيش بيني کرد.

طراحی لوگوهای تبلیغات بر روی قالبها و .....

عکسها در سایز حقیقی در  ادامه مطلب..........

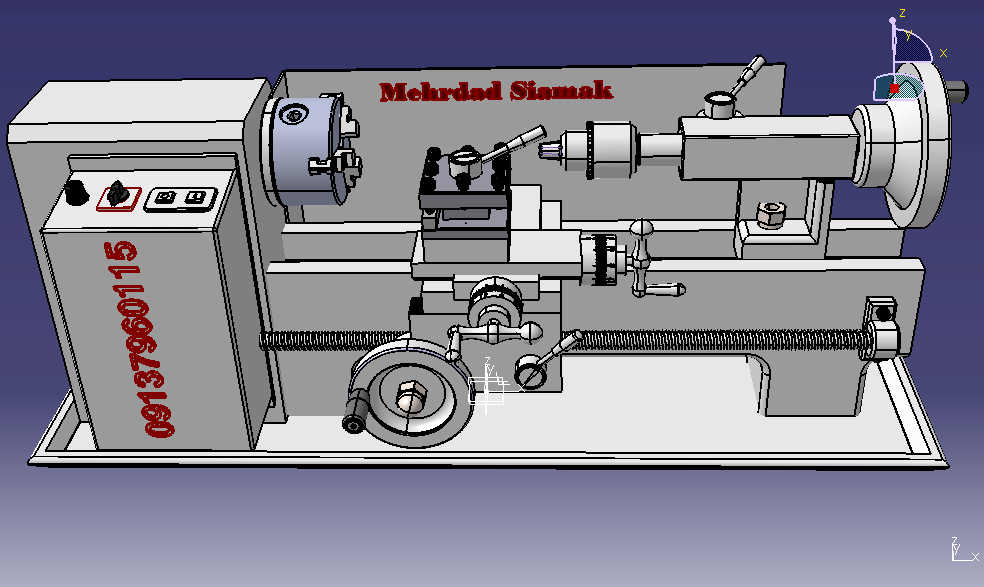

طراحی و تحلیل مکانیزمها ،ماشین الات و حرکت دادن انها توسط نرم افزار catia.

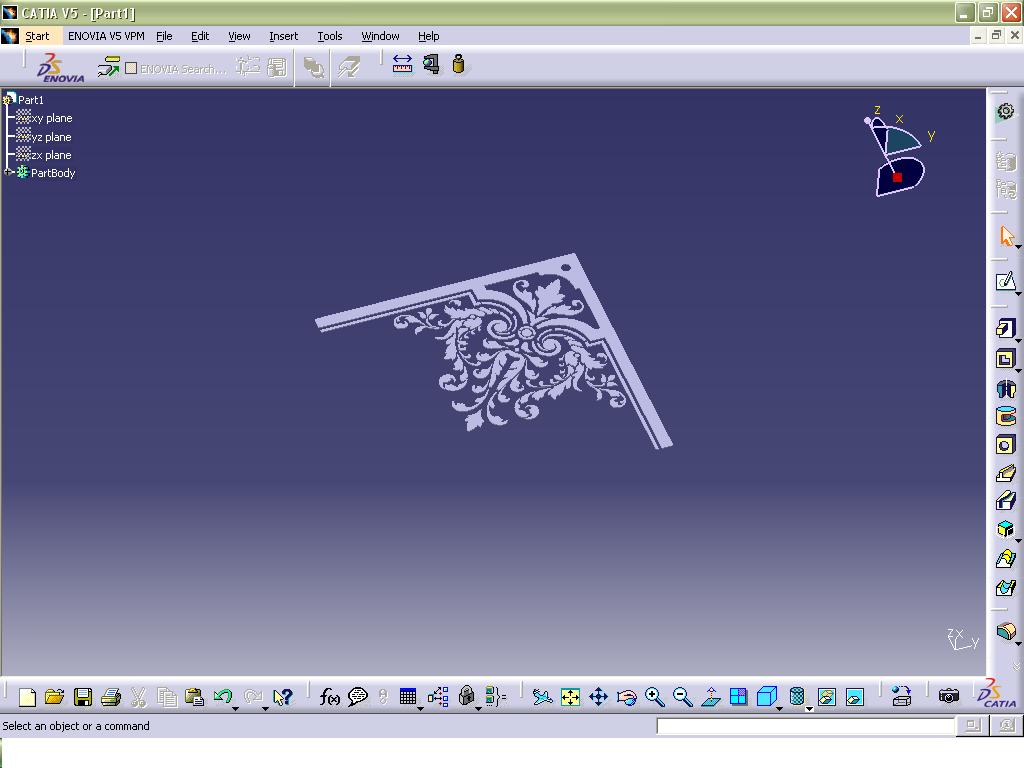

 در اینجا نمونه منبتهای انجام شده را گذاشتم.با نظرات خودتون راهنماییم کنید.ادامه مطالب فراموش نشه
